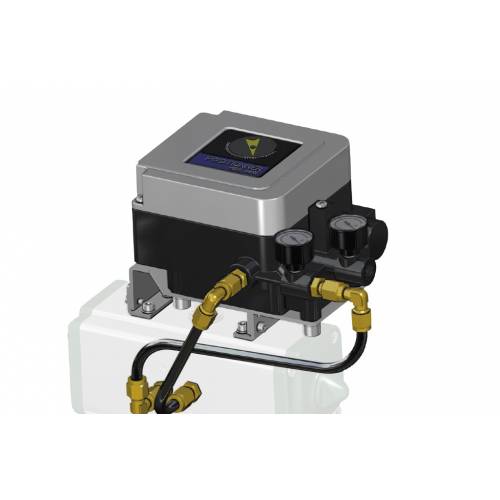

KPLEM4 ATEX 气电定位器 4-20mA

附带的定位器未经校准。ACTUATECH S.P.A.对其配置过程不承担责任。

介绍
凸轮式气电定位器尤其适用于比例驱动的GD 和GS 型执行器。 定位器通过固定在相应孔位的托架来连接执行器。由温度调节器、粘度计、压力调节器等装置发出的调整电信号将被发送至定位器，后者基于信号数值调整阀门的开启或闭合角度。翻转内置凸轮或执行器的连接件，即可变更为顺时针或逆时针运行，无需使用额外组件。

主要特性

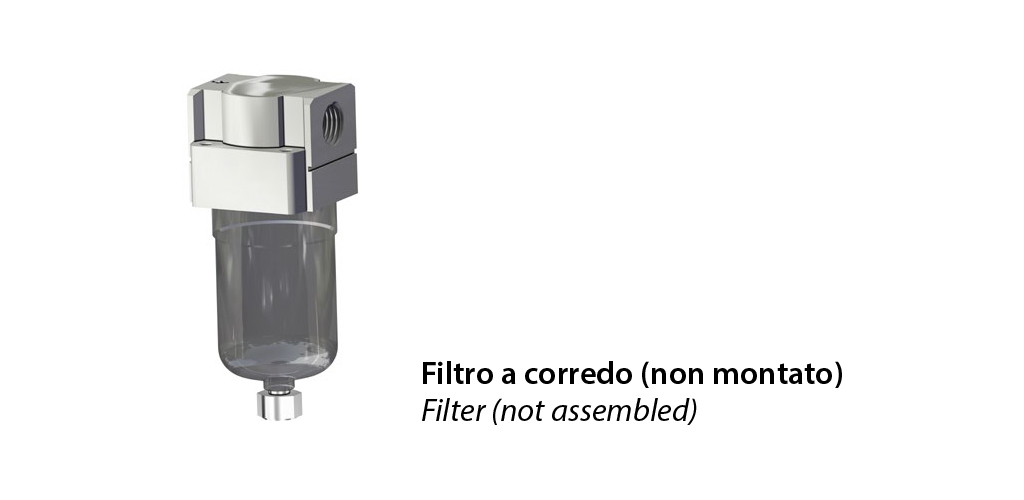

- 兼容流体：5μ过滤的未润滑空气
- 输入电流：4~20mA DC
- 2 个压力计：1 个用于显示管路压力（供应），另1 个用于显示控制压力（OUT1）。
- 输入电阻：235±15Ω(4~20mA DC)
- 气体设施连接：1/4 NPT
- 电力连接：M20 x 1.5
- 线性度：<±2% F.S.
- 敏感度：< 0.5% F.S.
- 耗气量：5Nl/min.(P=1.4bar)至11Nl/min.(P=4bar)
- 工作温度：-20℃~+80℃
- 环境防护等级：IP65(满足IEC Pub.60529)
- 内置安全装置构造：II 2 G Ex ib IIC T5/T6

认证
- 一致性声明ATEX II 2 G Ex ib IIC T5/T6 + 其他额外申请项。

SMC - IP 8100

备注
气动和气电定位器需选配，使用配备快速接头的涂漆铝管进行调整和装配。

A 调整幅度 = 0°- 90°：
- 控制信号 4mA：关闭位置
- 控制信号 20mA：开启位置
D 调整幅度 = 90°- 0°：
- 控制信号 4mA：开启位置
- 控制信号 20mA：关闭位置

了解其他信息，请查阅《使用和维护手册》。

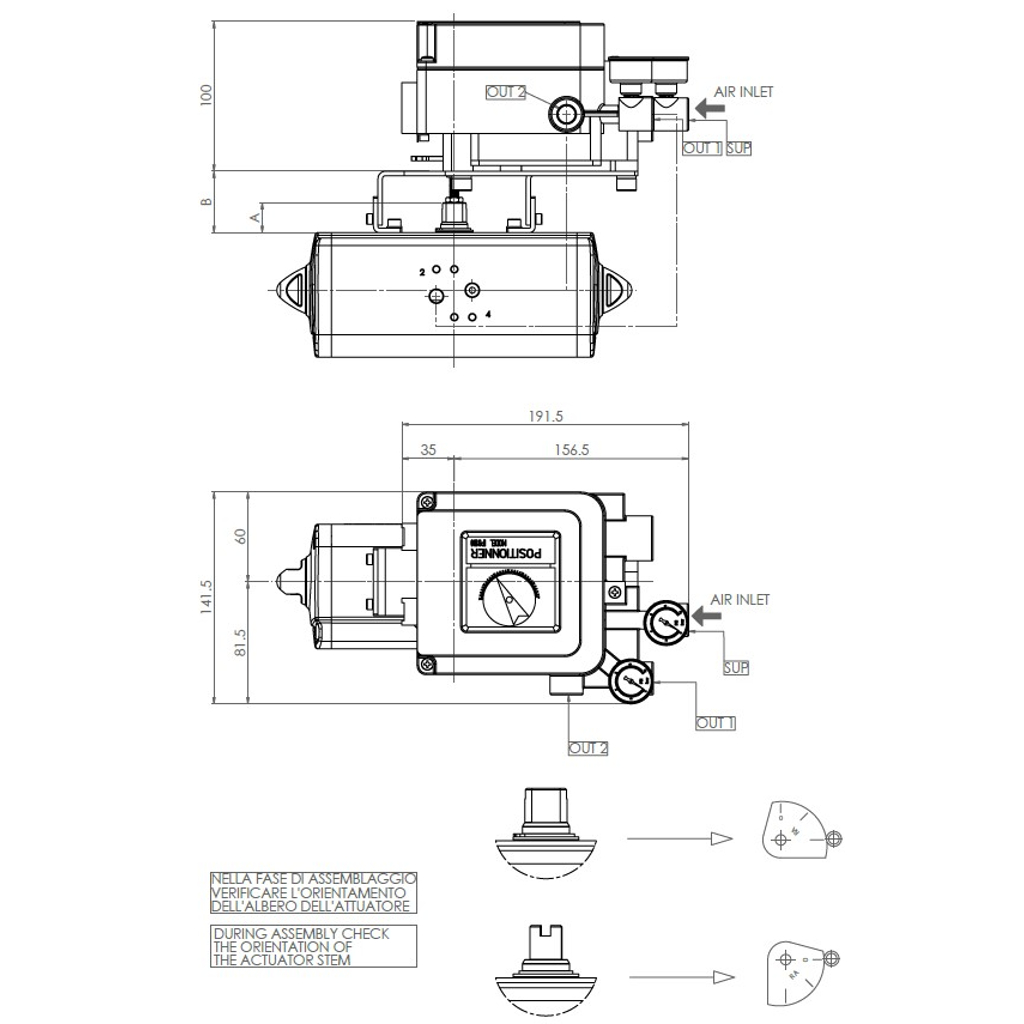

配备双效执行器的定位器

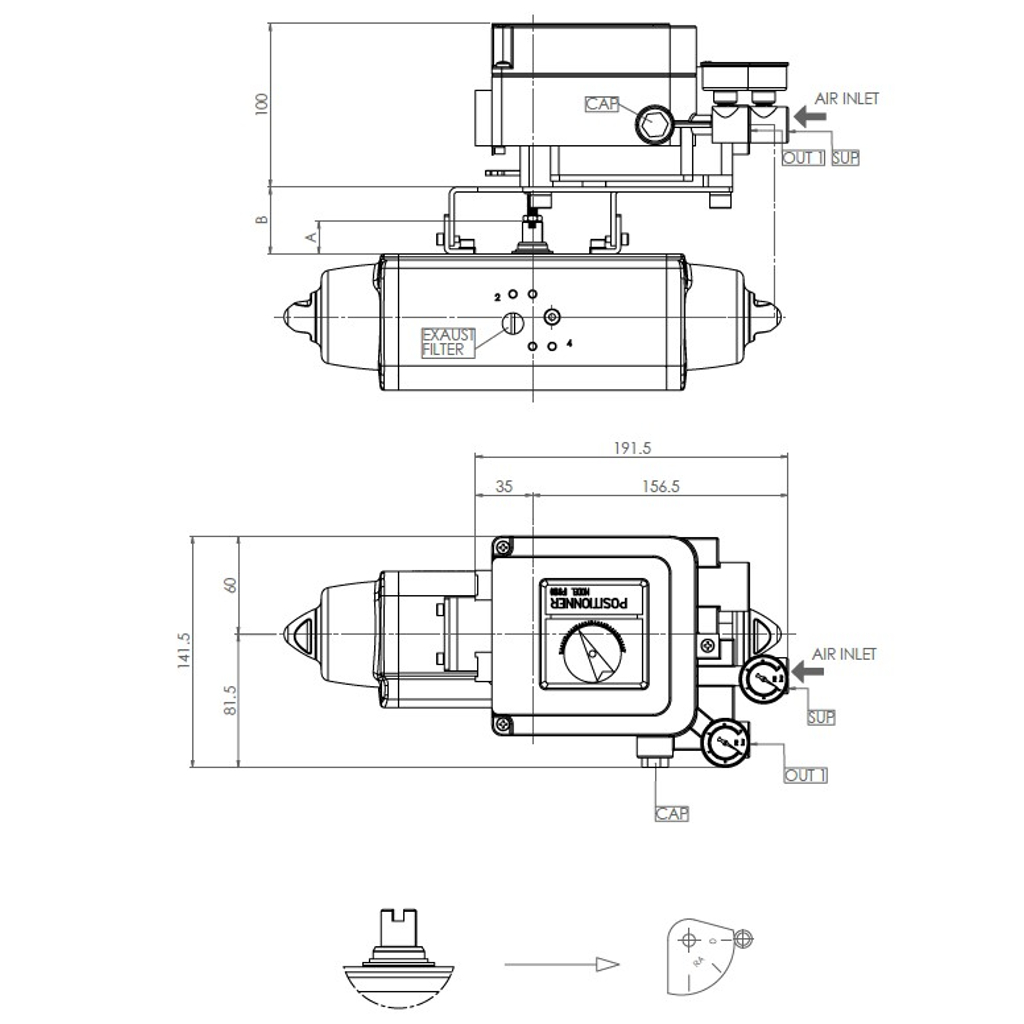

配备单效执行器的定位器
