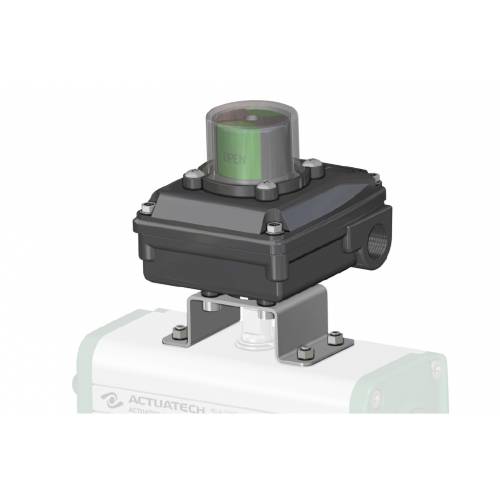

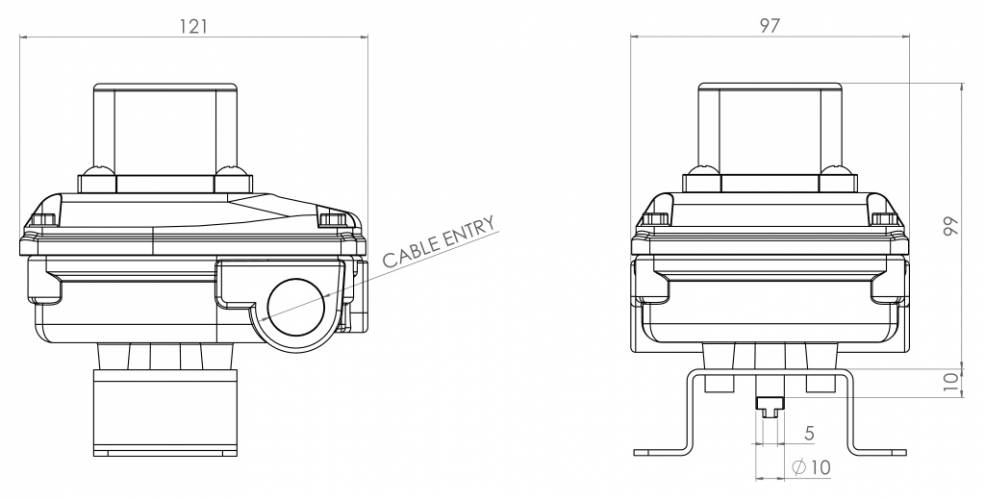

配备可视指示器的铝制KS3L ATEX

II1GD Exia IIC T6

宏执行器附件目

小类 ATEX 区域

子类信号盒

订购代码

申请详细信息

下载目录配备可视指示器的铝制KS3L ATEX

主要特性
- 更便捷地目视检查各个阀门的位置和远程供电。
- 制造流程遵照VDI/VDE 3845 标准。(EN15714-3)
- 内部可能包含两个“SPDT”机械式或接近式信号限位器。
- 通过“Millerighe”系统实现凸轮的精准调节。
- 8 位接线端子。
- 2 个电力连接螺纹线夹。
- 标准工作温度：-20℃~xxx℃(NBR)
- 防护等级：IP66/67。

xxx：参见限位器的ATEX认证书。

材质
- 本体和顶盖：低含量铜压铸铝*，表面涂刷双层黑色环氧树脂。
- 指示器：聚碳酸酯和ABS 塑料。
- 主轴：不锈钢。
- 螺栓：不锈钢。

* 可选配CF8M 不锈钢。

认证
- EC 一致性符合声明需另行申请。
- ATEX, IEC Ex II1GD Exia IIC T6
- 最高达SIL2等级的认证

KS3L 盒内限位器的类型

代码*	介绍	版本
M1	配备金触点（OMRON SS-01）的SPTD 机电式微动开关最高: 30 Vdc 0.1A	选配
H1	密封式（hamlin 59140）SPDT 磁性接近微动开关最高: 120 Vac 0.18A - 175 Vdc 0.25A	选配
70	NAMUR 2 线接近微动开关，P+F NJ2 V3 N, NC, 8V EEx ia IIC T6	选配
78	NAMUR 2 线接近微动开关 P+F NCB2 V3 NO,NC 额定电压 8.2V EEx ia IIC T6	选配

* 数字代表所采用的限位器的类型，呈现于盒子编码上的第6 位和第7 位。

执行器和限位器盒之间的连接托架

KS3L - KS2L

托架类型*	介绍

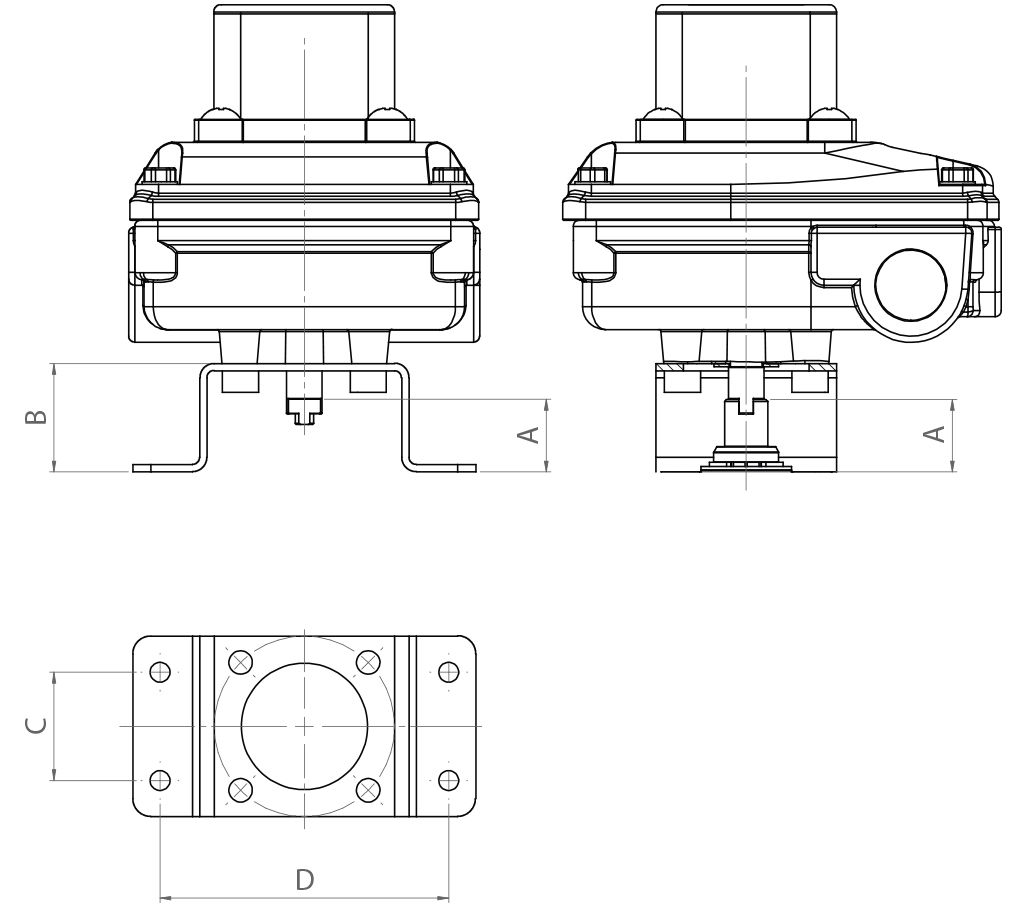

0	NAMUR 连接 25x50x20* (*20=执行器主轴高度，高度A 见图)
1	NAMUR 连接 30x80x20(20=执行器主轴高度，高度A 见图)
3	NAMUR 连接 30x80x30(30=执行器主轴高度，高度A 见图)

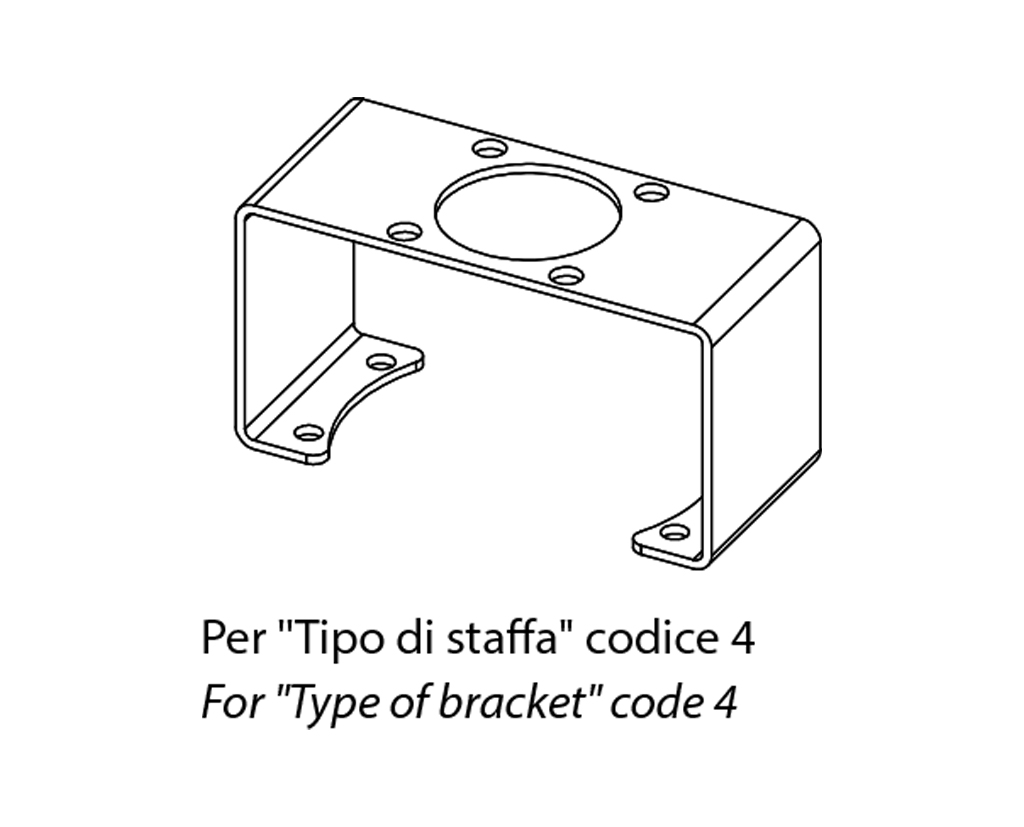

4	NAMUR 连接 30x80x30(30=执行器主轴高度，高度A 见图)
5	NAMUR 连接 30x130x30(30=执行器主轴高度，高度A 见图)
*托架类型以限位器盒编码的最后一个字符呈现。仅订购托架，需要提供ACTUATECH 代码。

针对铝制执行器
尺寸	GD15÷GD120 GS15÷GS60	GD180÷GD960 GS90÷GS480	GD1440÷GD1920 GS720÷GS960	GD2880÷GD8000 GS1440÷GS4000
代码	KCPL1015	KCPL1060	KCPL2060	KCPL1A04
托架类型	1	3	4	5
A (mm)	20	30	30	30
B (mm)	30	40	40	40
C (mm)	30	30	30	30
D (mm)	80	80	80	130

配备可视指示器的铝制KS3L ATEX - data accessoriattuatori -

针对不锈钢制执行器
尺寸	GD15÷GD30 GS15**	GD60 GS30	GD120÷GD960 GS60÷GS480	GD1440÷GD1920 GS720÷GS960
代码	KCPL0015		KCPL1060	KCPL2060
托架类型	0	0	3	4
A (mm)	20	20	30	30
B (mm)	30	30	40	40
C (mm)	25	25	30	30
D (mm)	50	50	80	80
** 针对KBVI4015 型执行器，需要事先使用接口

盒子的螺纹线夹
螺纹线夹的类型*	介绍	备注
1	1/2” NPT	选配
2	M 20x1,5	标准
*** 螺纹类型为盒子编码的第8 个字符。线夹：未附带。
