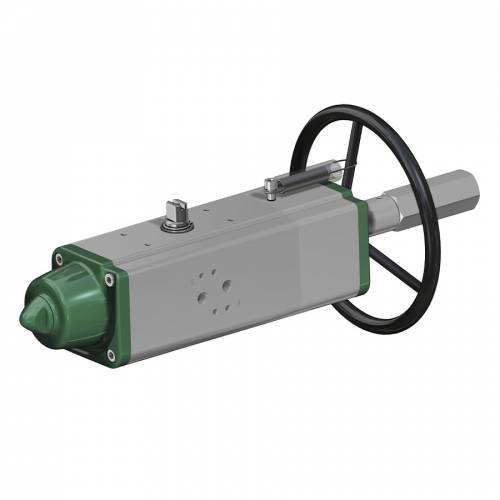

气动执行器用于驱动阀门

宏气动执行器

小类带侧装一体化手轮执行器

申请详细信息

打印页面

下载目录 ACTUATORS WITH INTEGRATED HANDWHEEL

下载表

GSV30-GSV960

GSV1920

GSV53-GSV960

GSV1920

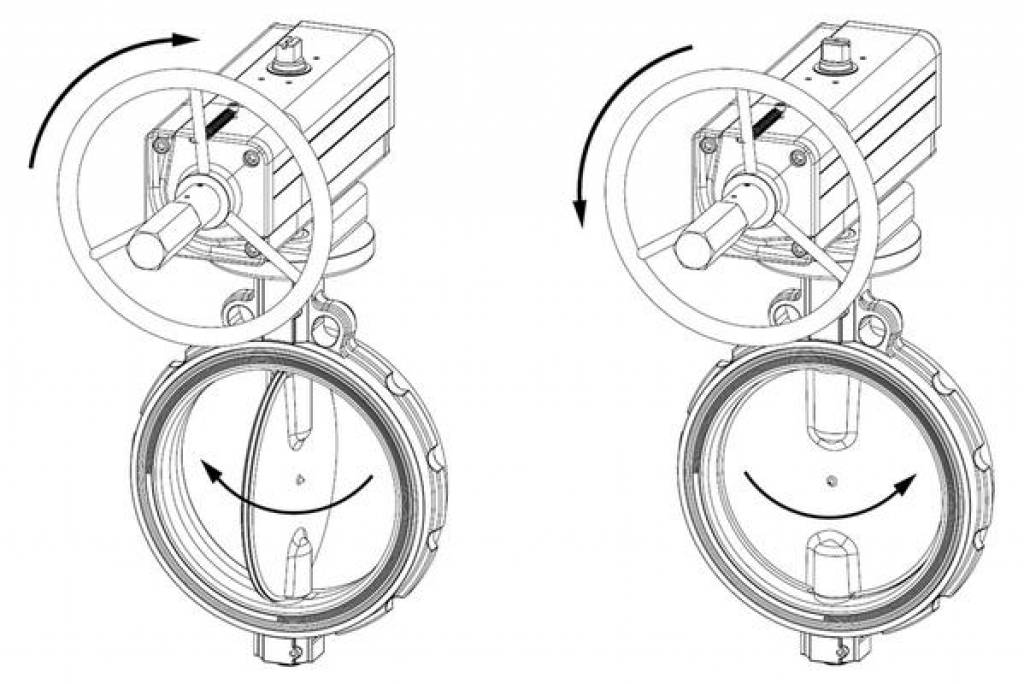

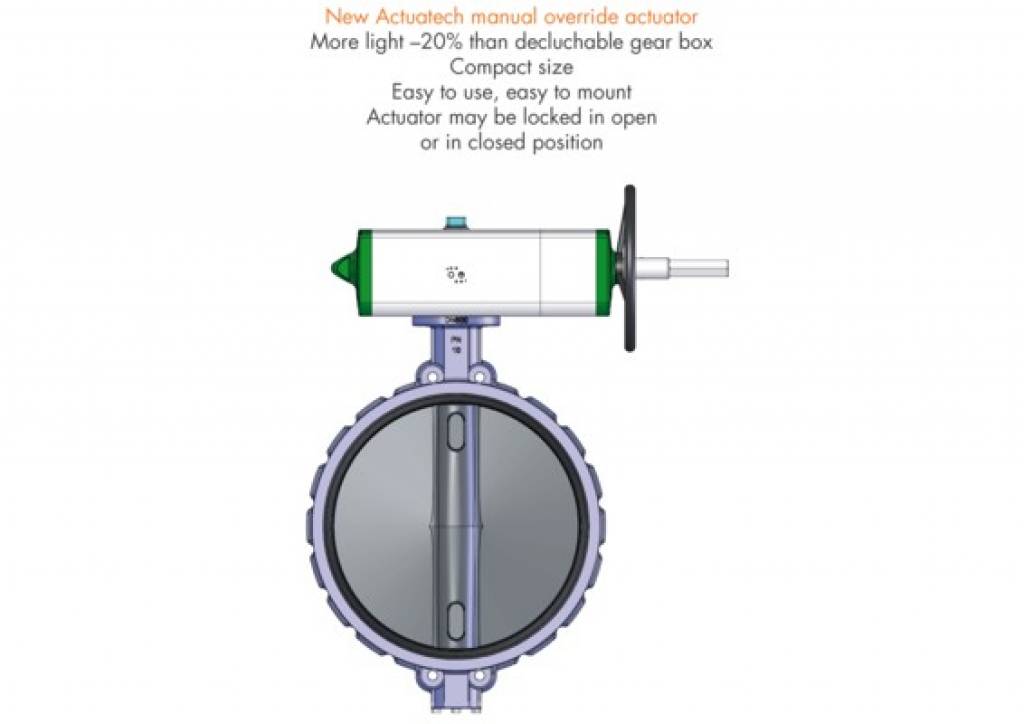

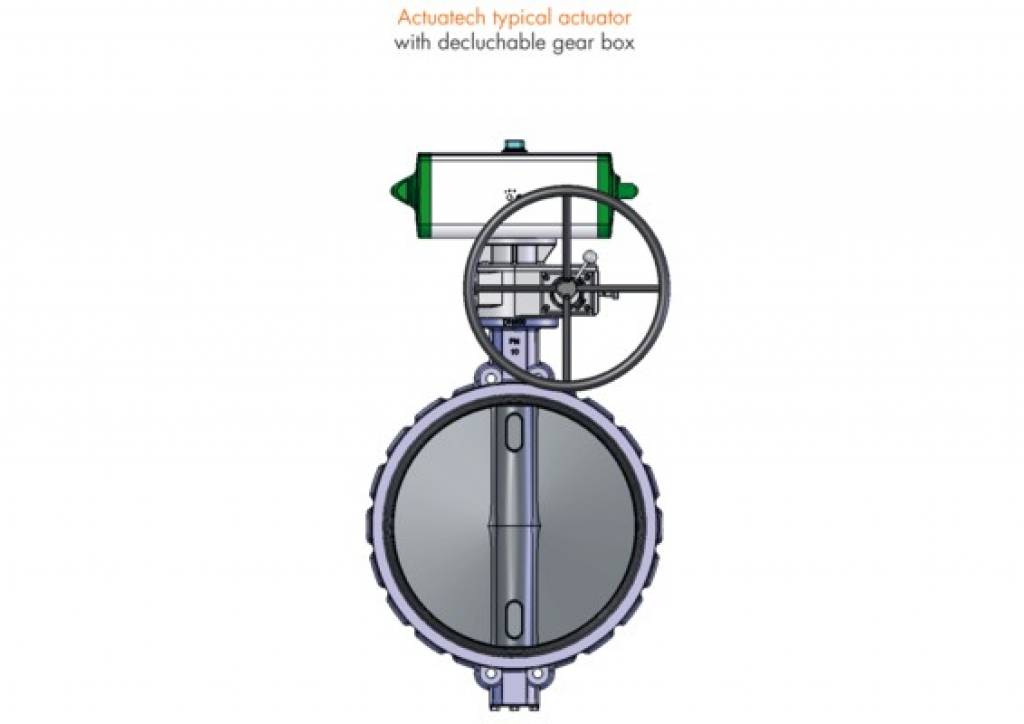

打开位置和闭合位置

一

营业时间

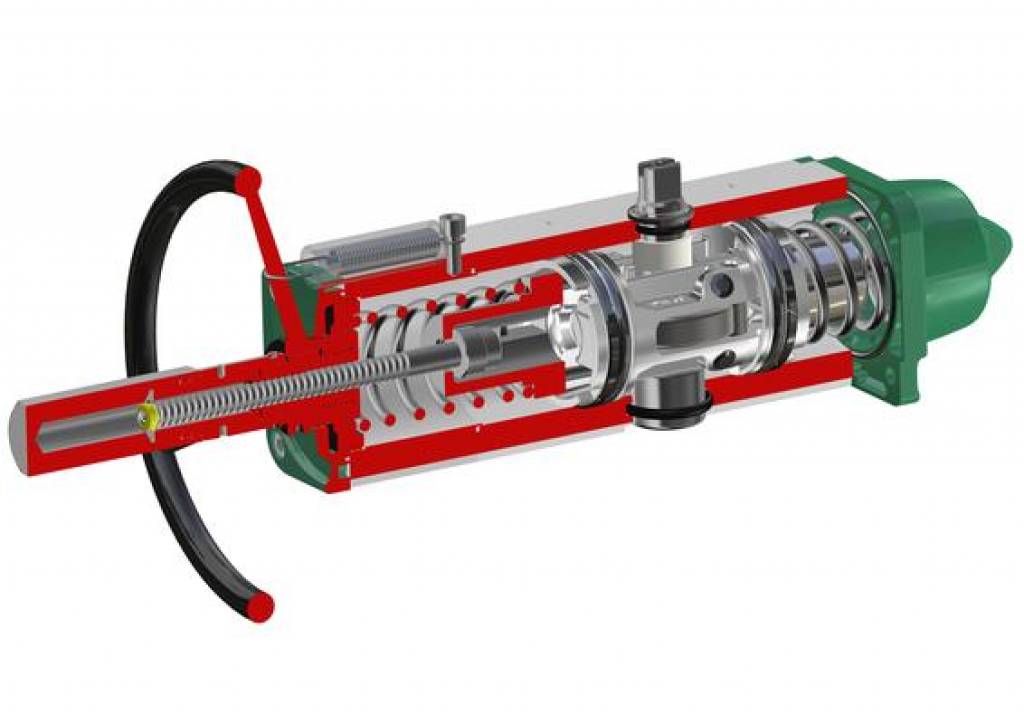

1.自润滑的密封滑动轴承
降低活塞与缸筒之间的摩擦力；
即便长期停用，亦可避免密封件与缸筒发生粘连。

2.缸筒、套管和传动轴的硬度超过50 HRC
更强的执行器内部抗力

3.缸筒和活塞之间的滚动摩擦
更小的摩擦力

4.滚动摩擦的十字滑块(通过活塞和无传动装置的轴，将线性运动转换为旋转运动)。
活塞和传动轴之间的摩擦力更小，从而减少零部件磨损
打开和关闭时有着更强的起动扭矩
相较于齿轮和齿条式执行器，其尺寸更小，安装空间需求更低
相较于齿轮和齿条式执行器，其重量更小(-30% Kg/Nm)，建造基础设施时可降低成本
相较于齿轮和齿条式执行器，其耗气量更低，(双效：-40% 空气 cm³/Nm；单效：-20% 空气 cm³/Nm)，能够有效降低压缩机的工作负荷，或直接使用小尺寸压缩机。

5.滑动缸筒
得益于较低的表面粗糙度，可以降低轴承的磨耗。

6.Stainless steel shaft
Higher corrosion resistance

自GD15型号起接埠NAMUR电磁阀的接口
无需安装额外基座

在ACTUATECH自有设施内完成全部生产流程
对加工各个阶段的最佳管控

ATEX认证
可安装于潜在易爆的环境内

最高达SIL3等级的认证
更高的运行安全等级

技术参数
扭矩介于30Nm~1920Nm之间
法兰接口标准：EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16
符合15714-3标准
旋转角度：92°(-1°，+91°)
起动扭矩：返回时的起动扭矩仅取决于弹簧的运动，与供应压力无关。弹簧调教共有4种不同类型；具体请参见表格
弹簧顺时针旋转时，实现自动关闭
标准型GSV执行器的代码中包含5.6Bar时起动扭矩（Nm）下的动力切割（6=5.6Bar）
ATEX认证型号符合欧盟《2014/34/UE》

运行条件
温度：-20℃~+80℃（特殊型号：高温=-20℃~+150℃；低温=-50℃~+60℃）
额定压力：5.6bar；最高作业压力：8.4bar
流体源：无需润滑且经过滤的压缩空气
需要润滑时，请使用与NBR材质相兼容的油料。

如有需要，我司制造的1/4转气动执行器可加装手动操纵装置。
单效和双效型号均可集成这一装置。
为了使系统良好运行并保持装置的机械完整，使用手动操纵装置执行任何操作之前，必须检查并确保气动执行器的压缩气体供应已断开。
手动操纵装置可直接作用于气动执行器的主要机械传动组件，操纵手轮的扭矩符合EN 12570标准，输出扭矩值等于执行器的标定扭矩值。

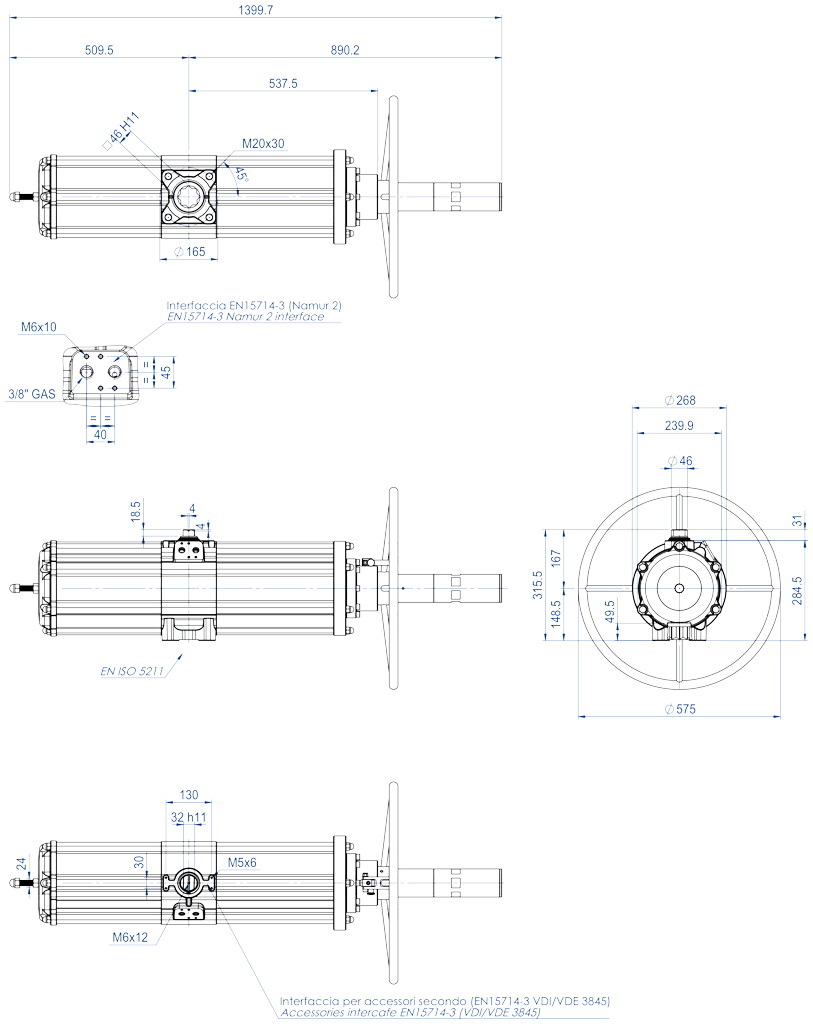

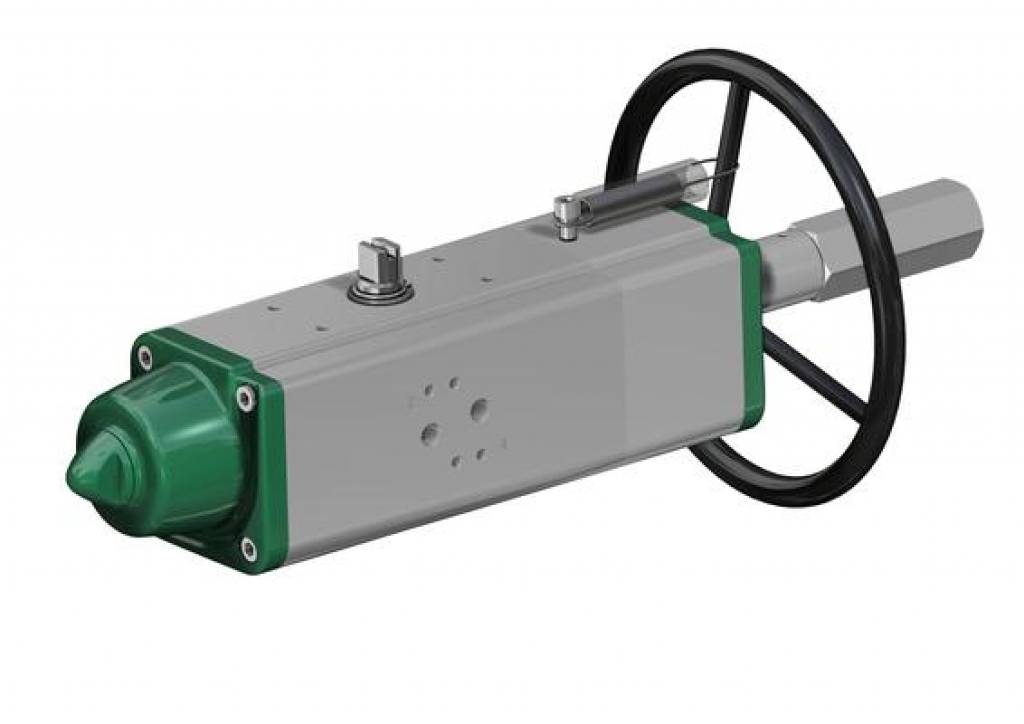

GSV30 ÷ GSV960

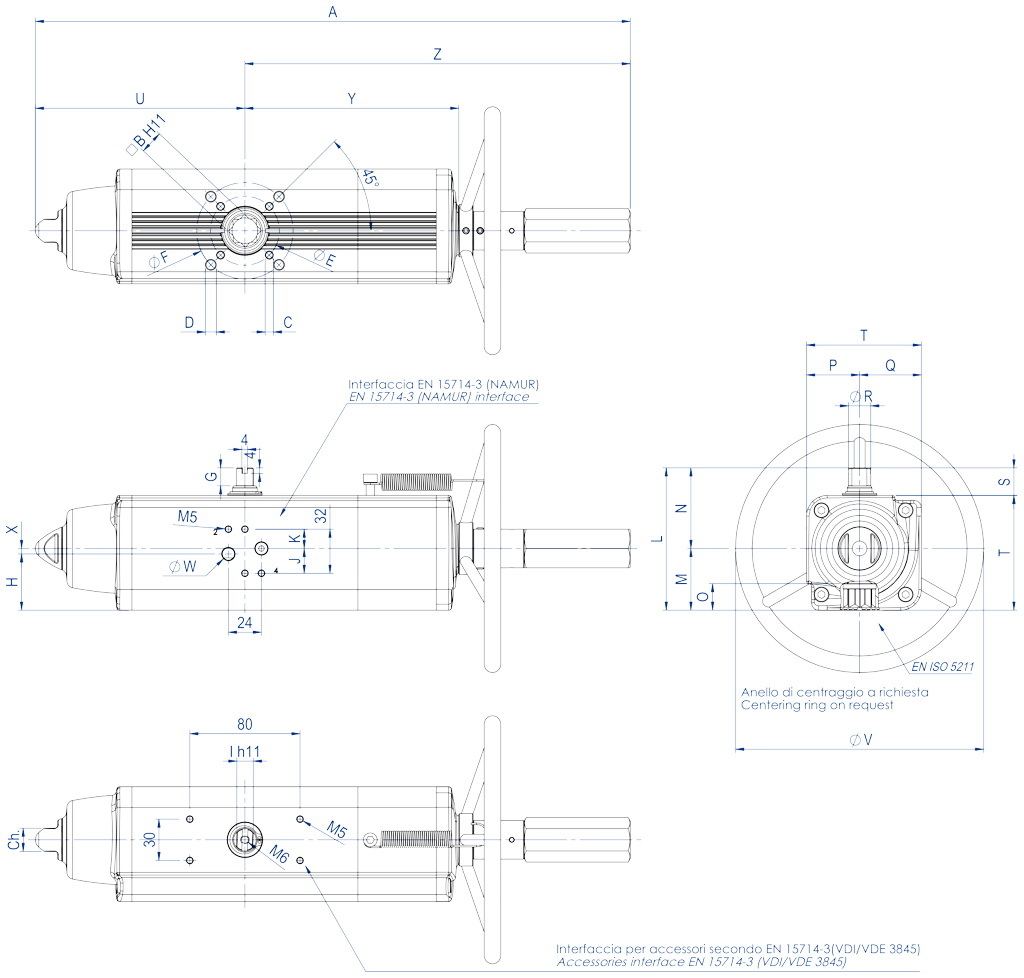

技术参数表 GSV30 ÷ GSV 240
代码	GSV0030401S	GSV0030402S	GSV0053401S	GSV0060401S	GSV0090401S	GSV0120401S	GSV0180401S	GSV0240401S
密封套件	KGGI0016VX	KGGI0016VX	KGGI0060VX	KGGI0018VX	KGGI0019VX	KGGI0020VX	KGGI0021VX	KGGI0022VX
尺寸	GSV 30	GSV 30	GSV 53	GSV 60	GSV 90	GSV 120	GSV 180	GSV 240
ISO	F04	F05/F07	F05/F07	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12
A	392,7	392,7	431,4	457,7	534,9	558,5	635	700,8
B	14	14	17	17	22	22	22	27
C x depth	M5x8	M6x9	M6x9	M6x9	M8x12	M8x12	M8x12	M10x15
D x depth	-	M8x12	M8x12	M8x12	M10x15	M10x15	M10x15	M12x18
E	42	50	50	50	70	70	70	102
F	-	70	70	70	102	102	102	125
G	13	13	13	13	16	17	19	19
H	33,7	33,7	40,8	42,8	52,5	56,1	58	57,4
J	18	18	18	18	18	18	18	16
K	14	14	14	14	14	14	14	16
I	10	10	12	12	15	15	19	19
L	90,4	90,4	103,3	107	137,5	141,1	148	164,9
M	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
N	52,7	52,7	58,5	60,2	81	81	86	92
O	16,5	16,5	19,3	19,3	24,8	24,8	24,3	29,5
P	32,7	32,7	38,5	40,2	51	51	56	62
Q	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
R	14,5	14,5	16,2	18	20,2	22,5	25,5	29
S	20	20	20	20	30	30	30	30
T	70,4	70,4	83,3	87	107,5	111,1	118	134,9
U	129,4	129,4	152,1	169,3	196,8	204,8	237	260,2
V	180	180	180	180	220	220	300	300
W (气体)	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/4"
X	4	4	4	4	4	4	4	-
Y	137,6	137,6	154,8	163,9	183,5	199,1	220,8	236,4
Z	263,3	263,3	279,3	288,4	338,1	353,7	398	440,6
Ch	13	13	17	17	22	22	22	27
转数*	11	11	13	14	16	18	15	16
重量(Kg)	3,2	3,2	4,5	5,3	6,8	9	11,7	15,2
供气量 (dm³/cycle)	0,17	0,17	0,3	0,33	0,55	0,8	1	1,5

* 从自然位置关闭/开启时的理论转速。

技术参数表 GSV 360 ÷ GSV 960
代码	GSV0360401S	GSV0480401S	GSV0480402S	GSV0720401S	GSV0720402S	GSV0960401S	GSV0960402S
密封套件	KGGI0023VX	KGGI0024VX	KGGI0024VX	KGGI0025VX	KGGI0025VX	KGGI0026VX	KGGI0026VX
尺寸	GSV 360	GSV 480	GSV 480	GSV 720	GSV 720	GSV 960	GSV 960
ISO	F10/F12	F10/F12	F14	F14	F12	F14	F12/F16
A	810,1	842,4	842,4	1035,4	1035,4	1067,7	1067,7
B	27	36	36	36	36	46	46
C x depth	M10x15	M10x15	M16x24	M16x24	M12x18	M16x24	M12x18
D x depth	M12x18	M12x18	-	-	-	-	M20x30
E	102	102	140	140	125	140	125
F	125	125	-	-	-	-	165
G	19,5	19,5	19,5	19,5	19,5	18,5	18,5
H	61,5	78	78	86,5	86,5	99,2	99,2
J	16	16	16	16	16	16	16
K	16	16	16	16	16	16	16
I	22	24	24	27	27	32	32
L	178	198	198	216	216	237,7	237,7
M	78,5	93,5	93,5	101,5	101,5	114,7	114,7
N	99,5	104,5	104,5	114,5	114,5	123	123
O	29,5	38,5	38,5	38,5	38,5	48,5	48,5
P	69,5	74,5	74,5	84,5	84,5	93	93
Q	78,5	93,5	93,5	101,5	101,5	114,7	114,7
R	31,8	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30	30
T	148	168	168	186	186	207,7	207,7
U	306,6	324,1	324,1	399	399	414	414
V	350	350	350	400	400	400	400
W (气体)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
X	-	-	-	-	-	-	-
Y	282,3	297,1	297,1	365,6	365,6	382,9	382,9
Z	503,5	518,3	518,3	636,4	636,4	653,7	653,7
Ch	27	27	27	36	36	36	36
转数*	19	20	20	25	25	26	26
重量(Kg)	19,5	28,1	28,1	38,8	38,8	50,6	50,6
供气量(dm³/cycle)	2	2,8	2,8	4,2	4,2	5,9	5,9

* 从自然位置关闭/开启时的理论转速。

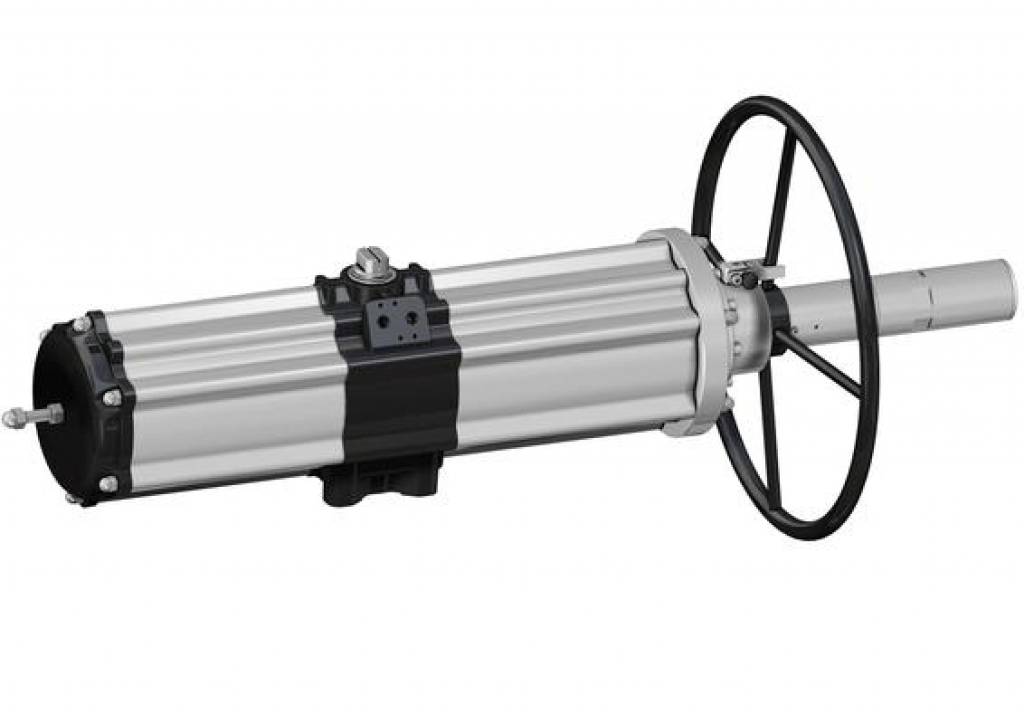

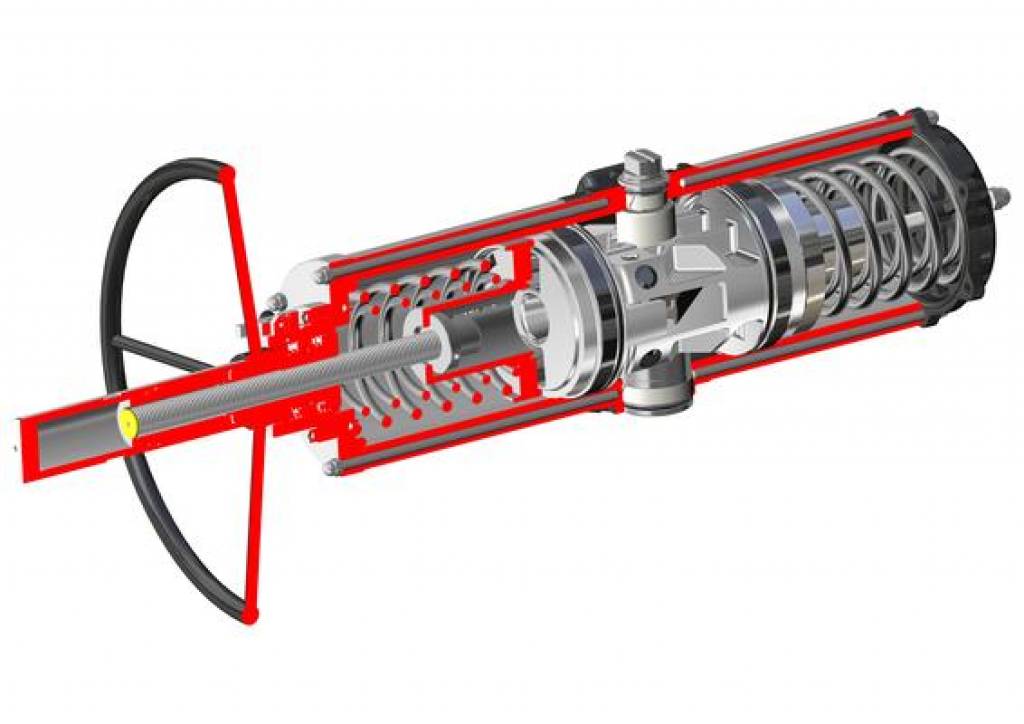

GSV1920

技术参数表GSV 1920
代码	GSV1920E1608A
密封套件	KGGI0230VX
尺寸	GSV 1920
ISO	F16
转数*	30
重量 (kg)	91
供气量(dm³/cycle)	12,5

* 从自然位置关闭/开启时的理论转速。

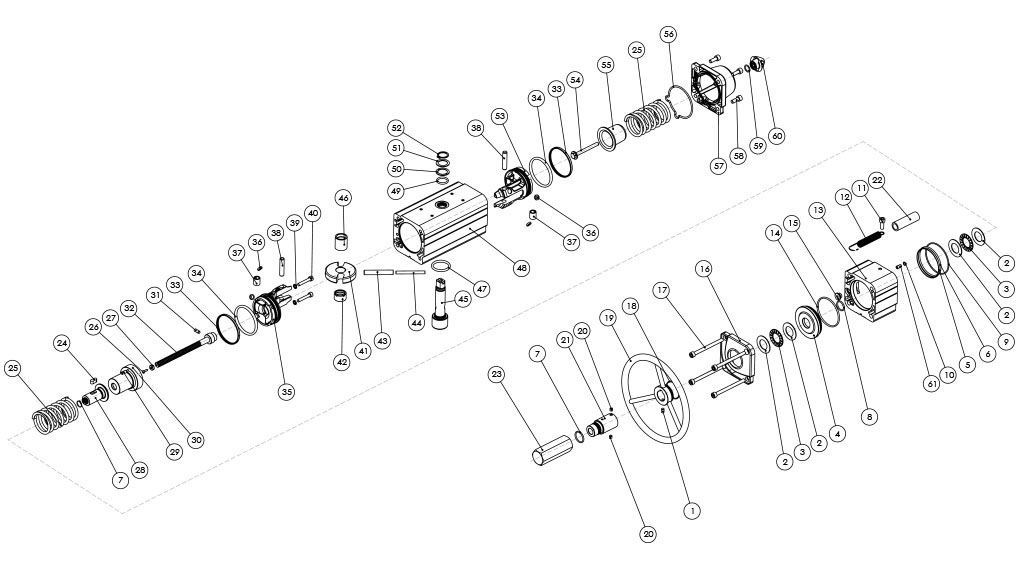

集成手动操纵装置的单效气动执行器的组件 - 尺寸：最高可达GSV960

GSV960及以下尺寸产品的材质
位置	名称	Q.	材质
1	螺栓	1	不锈钢
2*	滚珠轴承垫圈	4	合金钢
3*	滚珠轴承	2	合金钢
4	法兰	1	铝合金
5	定心环(仅用于GSV360)	1	铝合金
6*	O形圈(仅用于GSV360)	1	NBR
7*	O形圈	2	NBR
8*	O形圈	1	NBR
9*	O形圈	1	NBR
10*	O形圈	1	NBR
11	螺栓	1	不锈钢
12	弹簧	1	不锈钢
13	缸筒定距环	1	铝合金
14*	O形圈	1	NBR
15*	密封盖	1	黄铜+NBR橡胶
16	封盖（经改装)	1	铝合金
17	螺栓	4	不锈钢
18*	O形圈	1	NBR
19	手轮	1	合金钢
20	螺柱	2	不锈钢
21	保护管	1	铝合金
22	透明管	1	PVC
23	保护盖	1	铝合金
24	销键	1	合金钢
25	弹簧	2		合金钢
26*	铆钉	1	合金钢
27*	定标圈	1	聚丙烯
28	操纵引导螺母	1	合金钢
29	螺纹衬套(仅用于GSV240)	2	不锈钢
30	特制弹簧压板	1	铝合金
31	固定销	1	合金钢
32	操纵螺杆	1	合金钢
33*	密封环(活塞)	2	聚氨酯
34*	活塞O形圈	2	NBR
35	活塞(经改装)	1	铝合金
36*	活塞支承盘	4	P.T.F.E. carbo-graphite filled
37	衬套	2	合金钢
38	旋转销	2	合金钢
39*	密封件	2	合金钢+NBR橡胶
40	螺栓	2	不锈钢
41	十字滑块	1	合金钢
42	支承轴	1	乙缩醛树脂
43	十字滑块塑料外杆	1	合金钢
44	十字滑块塑料内杆	1	合金钢
45	阀轴	1	不锈钢
46	支承滑套	1	乙缩醛树脂
47	轴下O形圈	1	FKM
48	缸筒	1	铝合金
49	轴上O形圈	1	FKM
50	止推轴承	1	乙缩醛树脂
51	垫圈	1	不锈钢
52	Seeger弹性圈	1	不锈钢
53	活塞(标准)	1	铝合金
54	弹簧预紧螺栓	1		不锈钢
55	弹簧压板(标准)	1		合金钢或铝合金
56*	封盖O形圈	1	NBR
57	封盖(标准)	1	铝合金
58	螺栓	4	不锈钢
59*	O形圈	1	NBR
60	螺母	1	铝合金
61	O形圈嵌杆(仅用于GSV53-120-180-360)	1	不锈钢
* 备件套装的组件

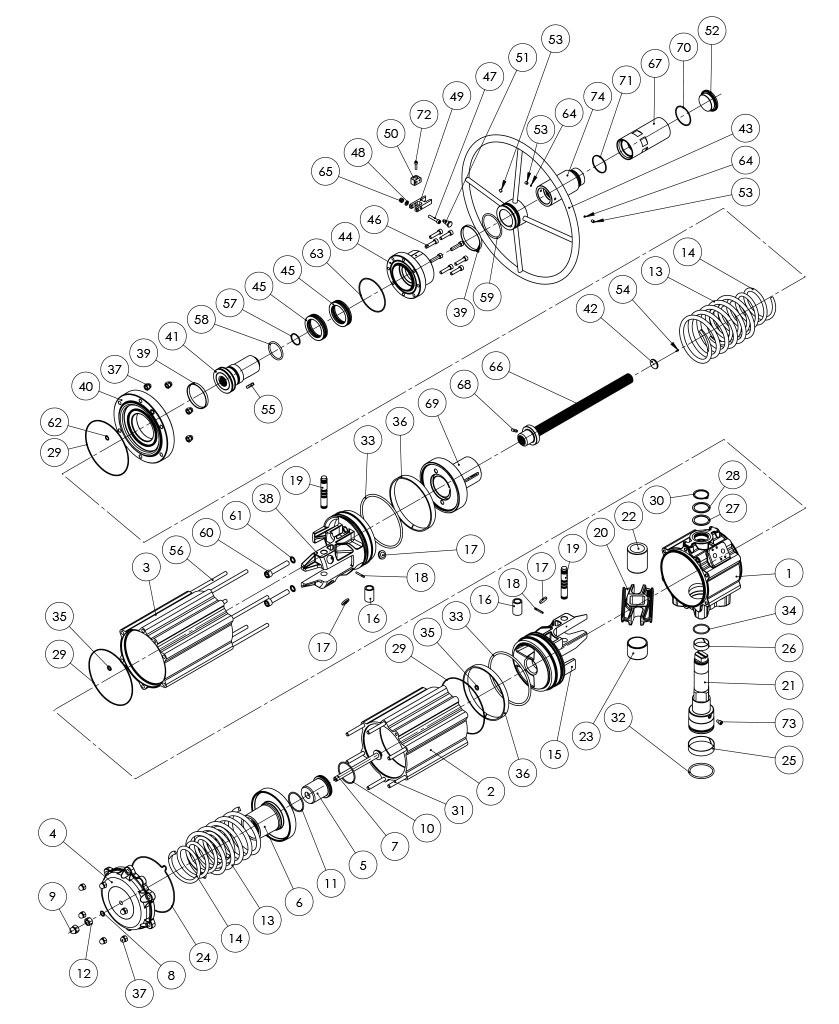

集成手动操纵装置的单效气动执行器的组件 - 尺寸：GSV1920

材质 GSV1920
位置	名称	数量	材质
1	缸筒	1	铝合金
2	缸筒	1	铝合金
3	缸筒	1	铝合金
4	封盖(标准)	1	铝合金
5	内弹簧支架	1	铝合金
6	外弹簧支架	1	铝合金
7	弹簧预紧螺栓	1	不锈钢
8*	O形圈	1	NBR
9	套箍螺帽	1	不锈钢
10	O形圈	1	NBR
11	O形圈	1	NBR
12	螺母	1	不锈钢
13	外弹簧	2	合金钢
14	内弹簧	2	合金钢
15	活塞(标准)	1	铝合金
16	衬套	2	合金钢
17*	活塞支承盘	4	乙缩醛树脂
18	固定销	2	合金钢
19	传动轴	2	合金钢
20	十字滑块	1	合金钢
21	阀轴	1	不锈钢
22	支承滑套	1	乙缩醛树脂
23	支承轴	1	乙缩醛树脂
24*	封盖O形圈	1	NBR
25*	衬套(轴下)	1	P.T.F.E. carbo-graphite filled
26*	衬套(轴上)	1	P.T.F.E. carbo-graphite filled
27*	止推轴承	1	乙缩醛树脂
28	垫圈	1	不锈钢
29*	O形圈	3	NBR
30	Seeger 弹性圈	1	不锈钢
31	螺栓	6	不锈钢
32*	轴下O形圈	1	FKM
33*	活塞O形圈	2	NBR
34*	轴下O形圈	1	FKM
35*	O形圈	2	NBR
36*	引导轴承	2	P.T.F.E. 碳石墨填料
37	螺母	12	不锈钢
38	活塞(经改装)	1	合金钢
39*	轴承(手轮)	2	聚氨酯
40	封盖(经改装)	1	铝合金
41	操纵引导螺母	1	合金钢
42*	定标圈	1	聚丙烯
43	手轮	1	合金钢
44	法兰	1	铝合金
45*	轴承	2	合金钢
46	螺栓	8	不锈钢
47	螺栓	1	不锈钢
48	垫圈	1	不锈钢
49	锁闭叉	1	铝合金
50	锁闭叉支架	1	铝合金
51	锁止钉	1	不锈钢
52	保护盖	1	铝合金
53	螺栓	3	不锈钢
54*	铆钉	1	不锈钢
55	销键	1	不锈钢
56	螺栓	6	合金钢
57*	形圈	1	NBR
58*	O形圈	1	NBR
59*	O形圈	1	NBR
60	螺栓	2	不锈钢
61*	密封件	2	合金钢+NBR橡胶
62*	O形圈	1	NBR
63*	O形圈	1	NBR
64*	封盖	2	P.T.F.E
65	螺母	1	不锈钢
66	操纵螺杆	1	不锈钢
67	可拆洗式保护管	1	铝合金
68	固定销	1	不锈钢
69	特制弹簧压板	1	合金钢
70*	O形圈	1	NBR
71*	O形圈	1	NBR
72	螺栓	1	不锈钢
73	安全螺栓	1	不锈钢
74	保护管	1	铝合金
* 备件套装的组件

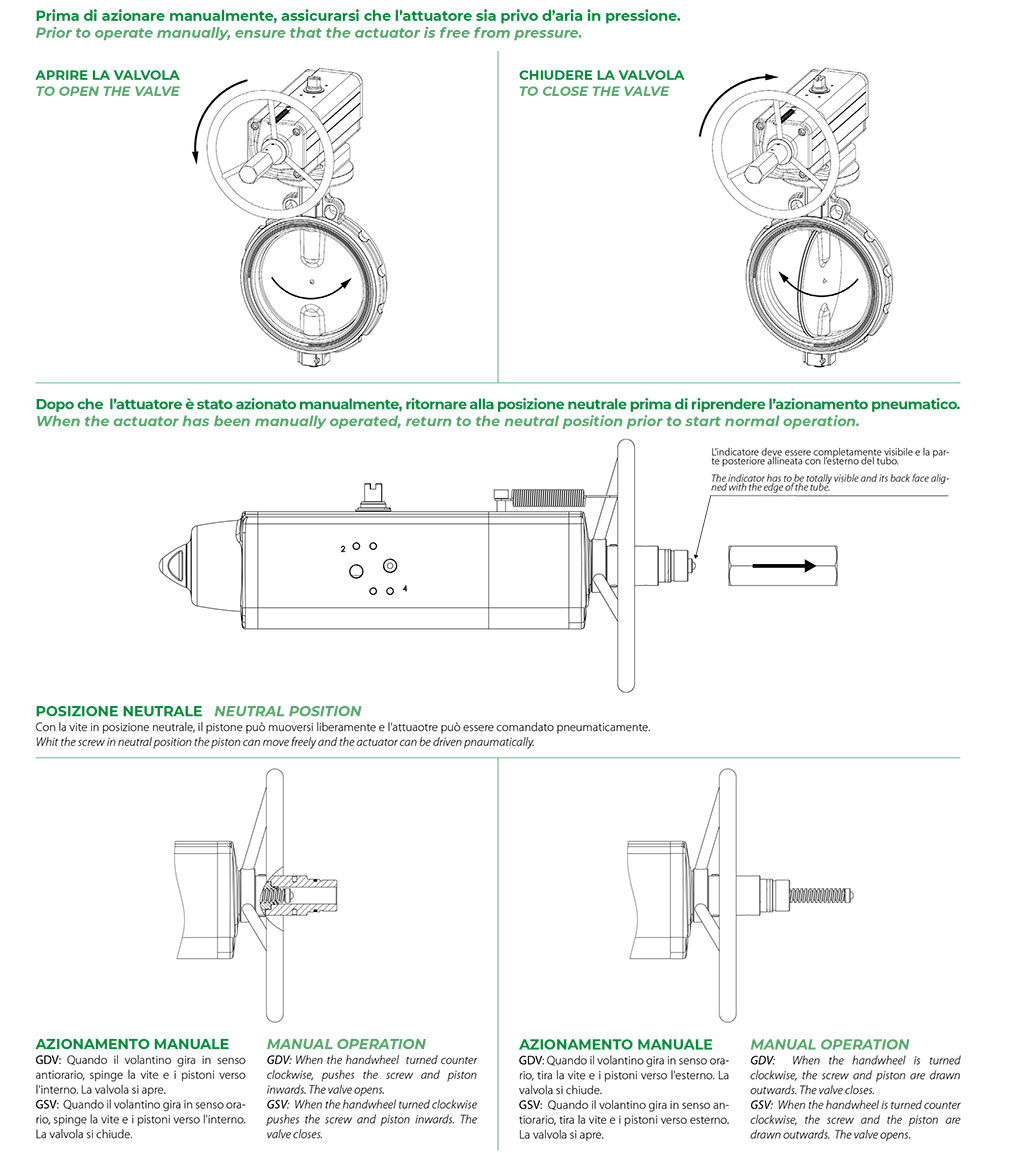

带集成手动控制的执行器操作图

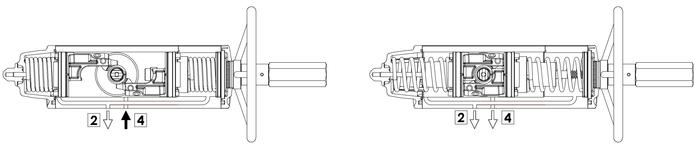

集成手动控制装置的执行器的功能运行图表

左侧图纸 = 处于开启位置的阀门
右侧图纸 = 处于闭合位置的阀门

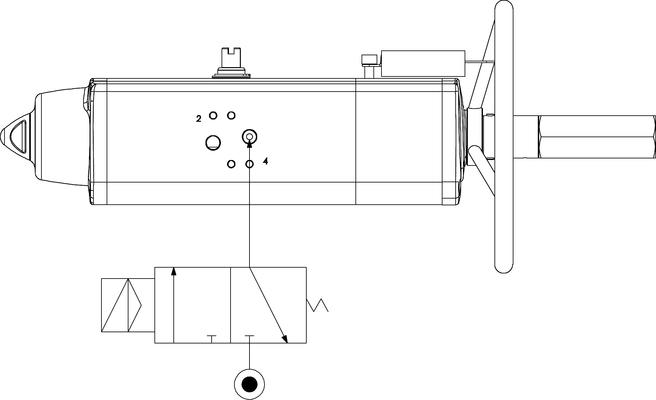

气路连接典型图表
标准GS型执行器的活塞安装方式如上所示.虽然弹簧力量降低，但机械组件在行程末端时因几何构型具备更强的扭矩。当执行器处于阀门开启位置时，弹簧完全被压缩，此时即可精准的对限位装置进行调节。配备回弹弹簧的反向运动执行器于气体加压或断电时，阀门必须能够自动开启。在反向运动执行器内，阀门被置入在缸体内（例如双效执行器），且由于弹簧产生的力量，执行器正常开启。注意！因结构原因，反向运动型号的正常扭矩表现与标准型号存在差异。注意！为了避免弹簧运动期间执行器内室吸取灰尘或污渍，请在2号小门处安装一个过滤器。与中间室相连的小门4在加压时，旋转传动轴逆时针将其开启。为了符合ISO 5599-2国际标准，执行器的姿态、位置、方向和气门连接形式必须经过明确鉴别且按照数字2和4的要求进行销售。
